Укрепление грунтов и оснований фундаментов методом
“Monolit-geocomposite”

Укрепление грунтов

Это изменение физико- механических характеристик грунтов под воздействием нагнетаемых в грунт под давлением инъекционных растворов с целью его стабилизации и укрепления при строительстве, реконструкции и ремонте зданий и сооружений.

Основные причины и виды деформаций зданий

Конструктивные особености

Собственный вес
Боковое давление грунта, воды, ветра
Увеличение несущей нагрузки на фундамент (надстройка)

Природные условия

Карстовые и оползневые явления
Изменения уровня грунтовых вод
Сейсмические явления

Деятельность человека

Работа тяжелых механизмов и транспортных систем
Ошибки проектирования
Подземное строительство, разработка котлованов

Формы деформаций сооружений

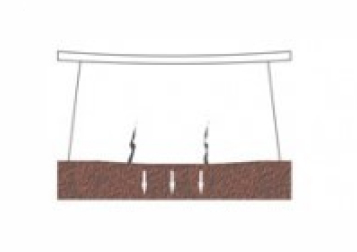

Прогиб

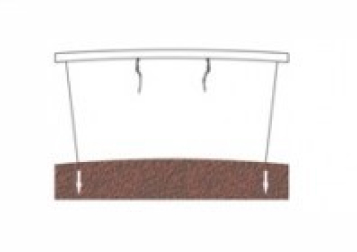

Выгиб

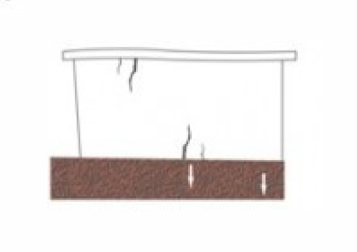

Сдвиг

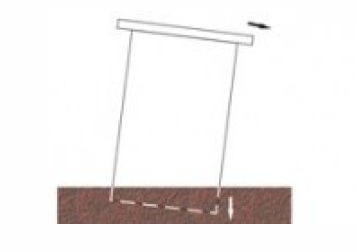

Крен

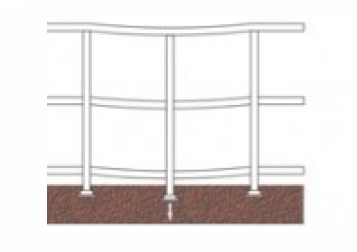

Перекос

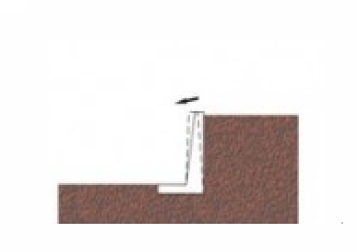

Горизонтальное смещение

Какие могут быть решения

Данные работы выполняются несколькими методами, которые условно можно разделить на «традиционные» и «буроинъекционные»

Традиционные

Все они обладают рядом существенных недостатков, среди которых высокая стоимость проведения работ и сложность их реализации.

Расширение фундамента

укрепление происходит за счет увеличения площади опоры и, таким образом, снижения удельной нагрузки основания фундамента на грунт.
Углубление фундамента

укрепление происходит за счет усиления грунта основания фундамента бутовой кладкой, бетоном или железобетоном.
Заливка бетоном
по периметру фундамента

осуществляется с помощью установки армирующей сетки и её последующей заливки бетоном.
Установка
дополнительных опор

укрепления фундамента происходит за счет распределение несущей нагрузки на новые дополнительные опоры.

Мы используем

Буроинъекционные

Мы выполняем усиление двумя современными методами:

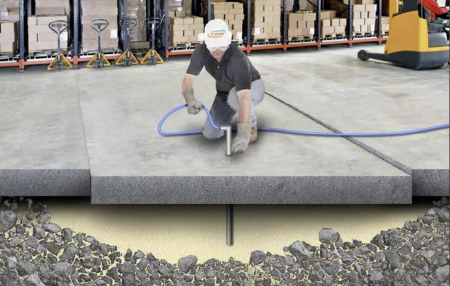

Инъектирование оснований фундамента

специальными строительными составами. Технология оправдана в случаях не критичного разрушения оснований.
Установкой буроинъекционных свай D250.

Необходимо когда основание объекта находится в аварийном, близком к разрушению состоянии.

Эти технологии подходят для строящихся, реконструируемых и эксплуатируемых зданий, а также практически для любых типов фундаментов: плитных, ленточных, столбчатых, также свайних фундаментов.

Выбор технологии напрямую зависит от состояния фундамента и определяется экспертом после обследования.

Технология обладает высокой укрепительной способностью слабых зон грунтового массива. При стоимости в 1,5 - 2 ниже традиционных мер.

Также дает широкие возможности применения, там где традиционные методы невозможны или рискованы.

Метод-
“Monolit-geocomposite”

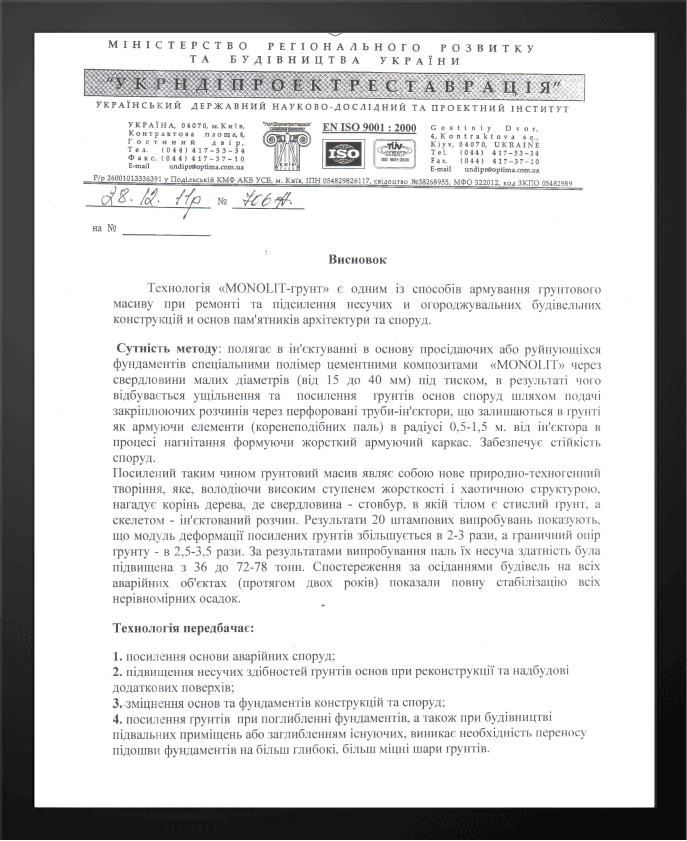

Суть метода

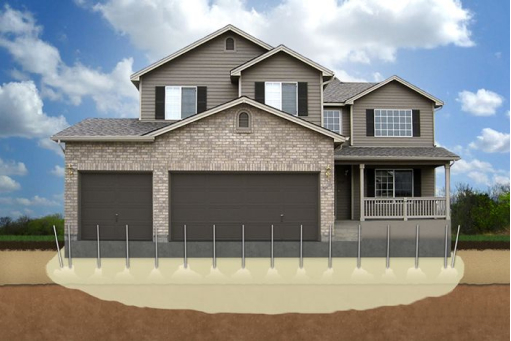

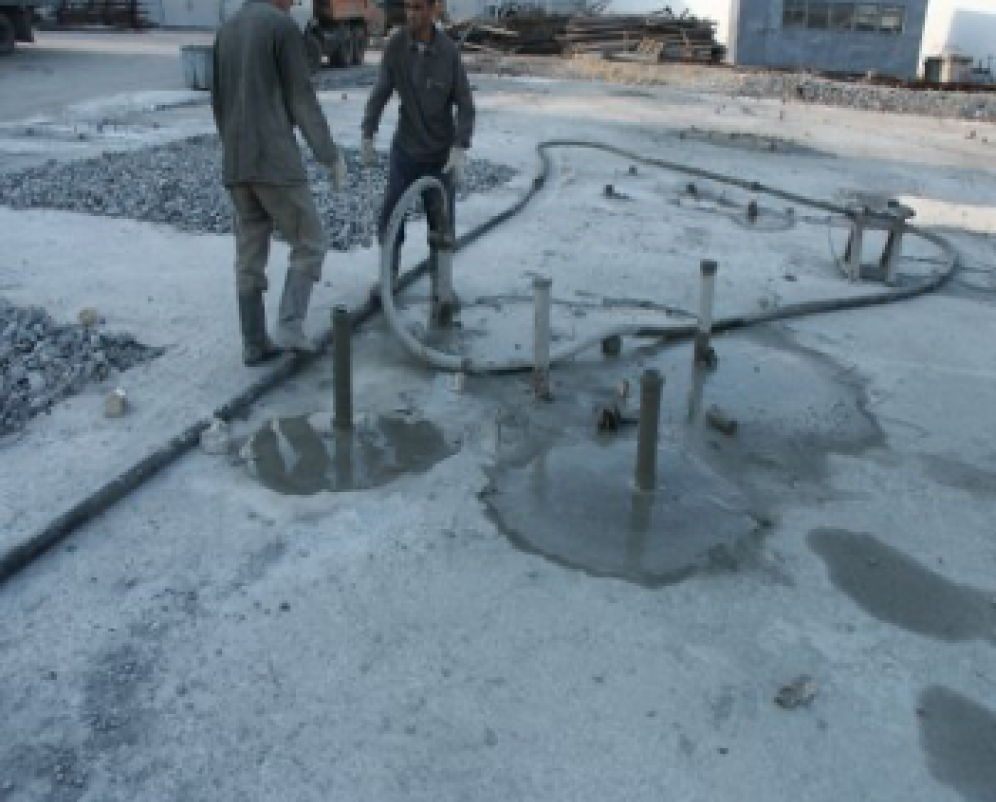

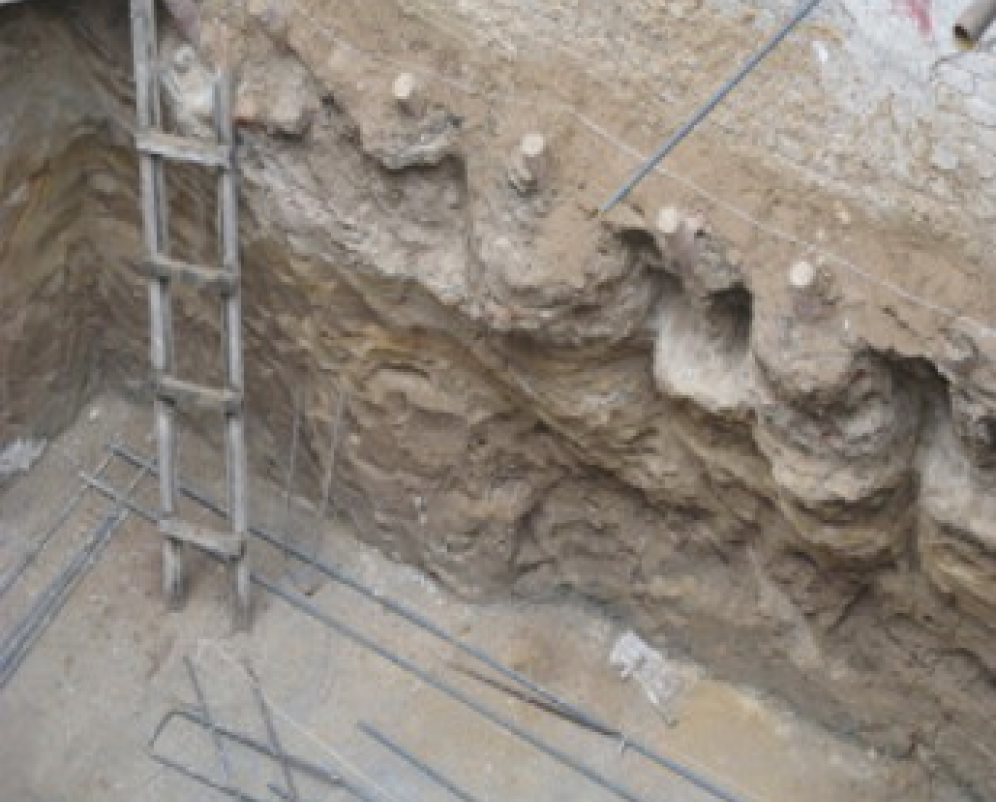

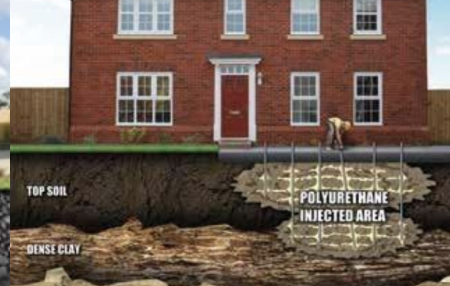

Заключается в интервальном инъектировании на основу проседающих или разрушающих фундаментов уплотняющего раствора на заданную проектом глубину укрепляемой зоны через скважины малых диаметров( от 15 до 50 мм) под давлением от (0,4 до 1,1 Мпа). В результате чего происходит армирование массива в радиусе 0,3 - 0,6 метра от инъектора в процессе нагнетания инъекционных составов, формируя жесткий армирующий каркас, обеспечивающий устойчивость сооружений.

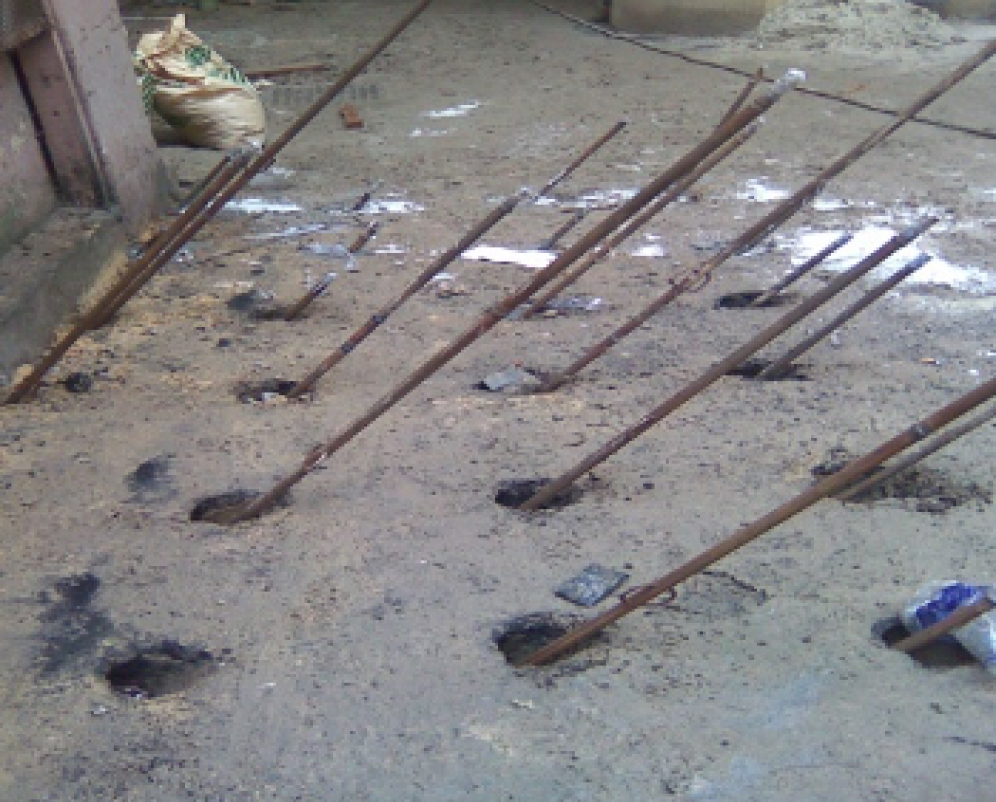

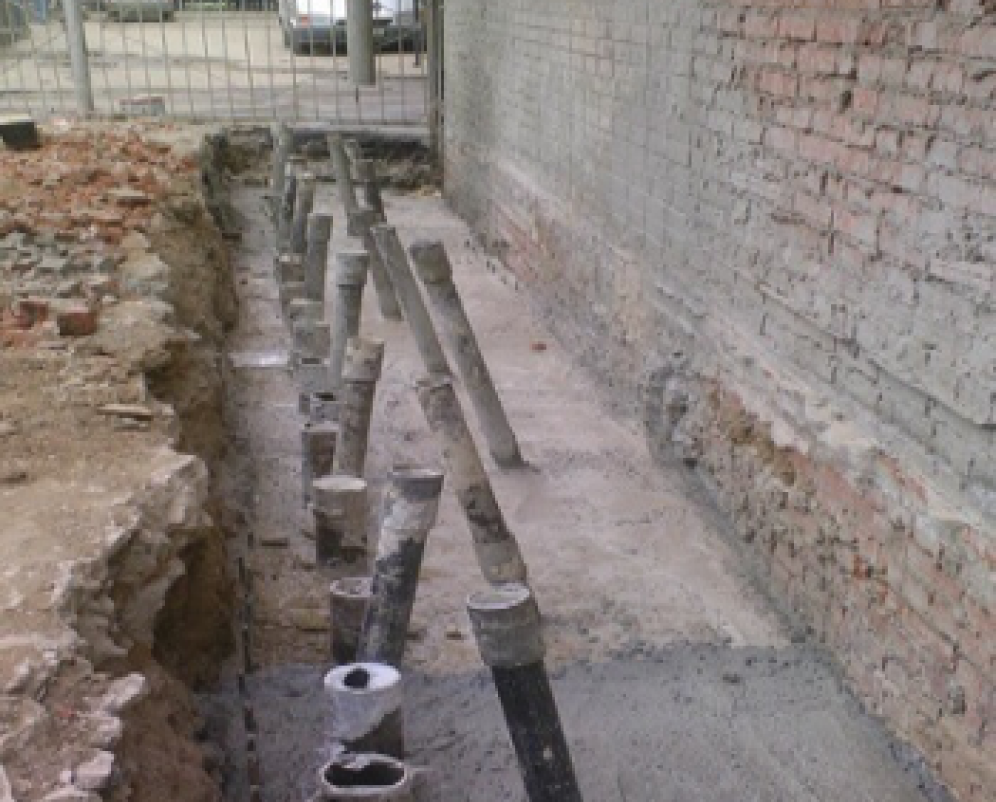

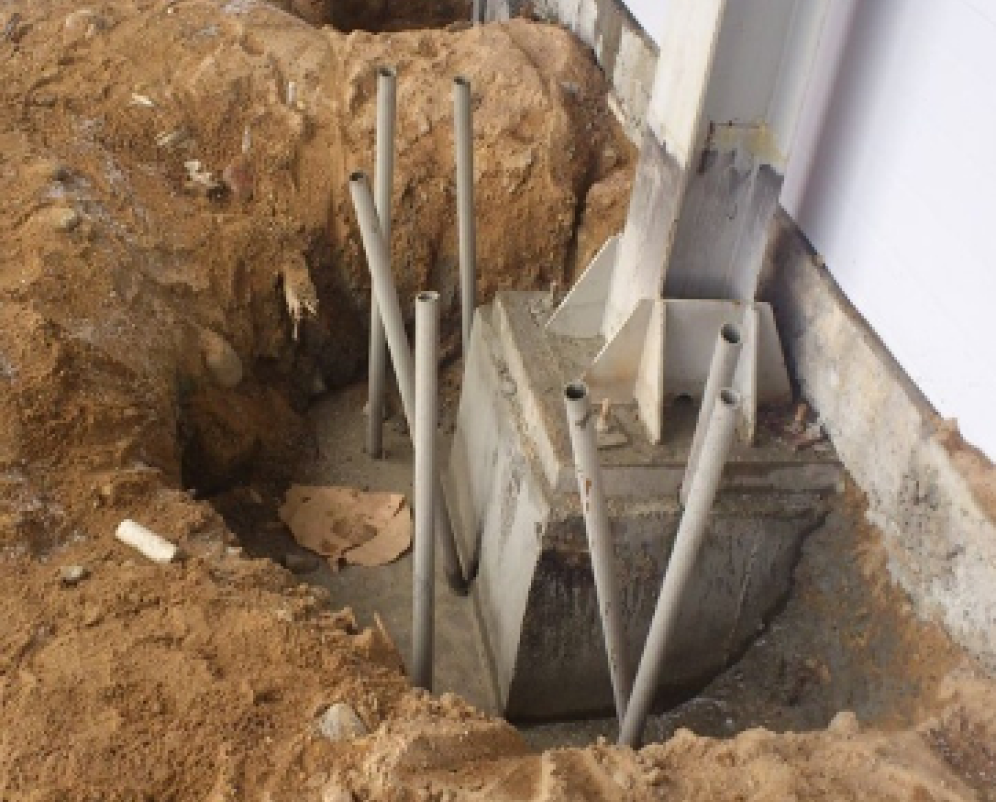

Инъекторы не извлекаются, выполняя функцию микросвая-анкер передавая нагрузку на нижерасположенные плотные слои грунта с дополнительной несущей способностью.

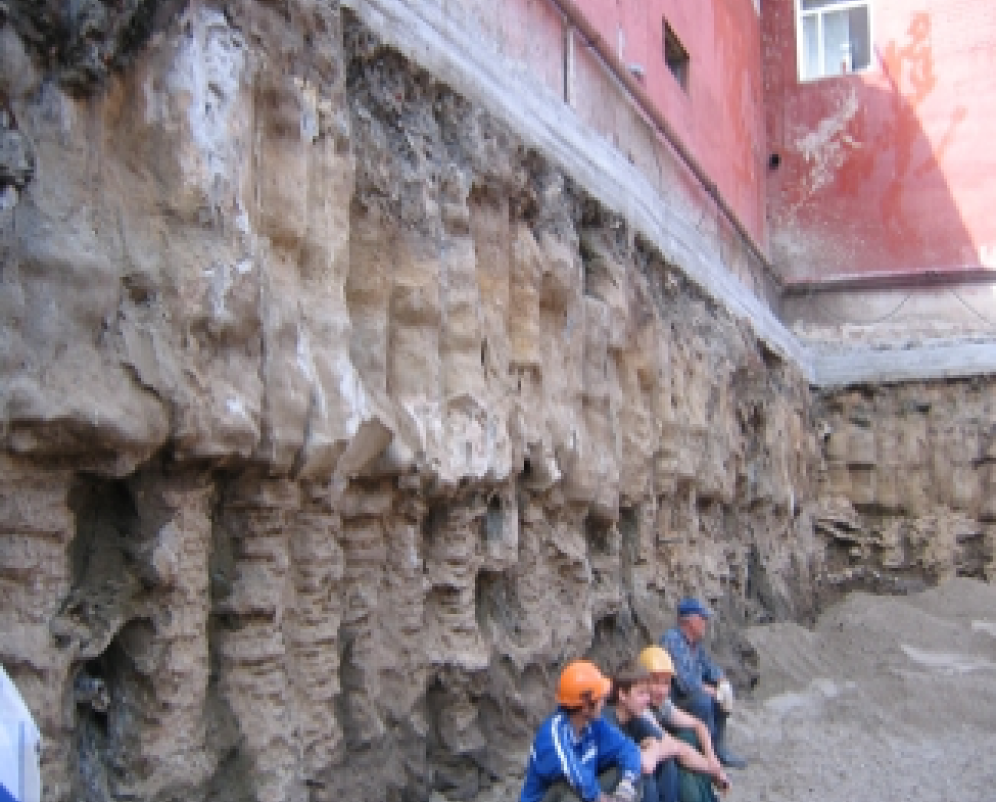

Таким образом, в результате инъекционных работ формируется новая система «фундамент + микросваи + укрепленный грунт» представляет собой новое природно-техногенное творение, которое, владея высокой степенью жесткости и хаотической структурой с высокими несущими характеристиками, напоминает корень дерева, где скважина инжектор – ствол, в которой телом является сжатая почва, а скелетом — затвердевший раствор.

Бетонная стяжка
Пакер
Муфта

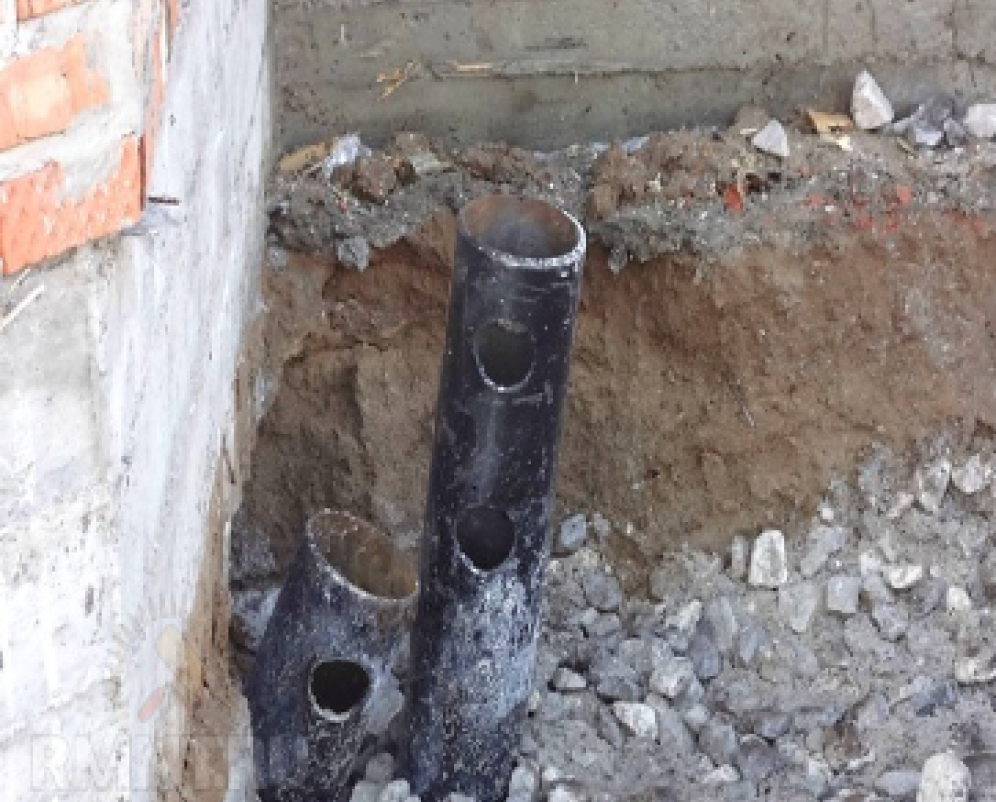

Инъектор
Сопло инъектора
Вектор силового воздействия на грунт

Грунтовые условия

Метод- “Геокомпозит” можно использовать для любых сжимаемых дисперсных грунтов, как естественного так и техногенного ( насыпные грунты, строительный мусор и культурные отложения) происхождения, а также в заторфованных грунтах и илах.

Наличие грунтовых вод не является противопоказанием к применению метода.

Проектирование

Наша организация осуществляет разработку проектов усиления грунтов основания методом “Monolit-geocomposite”.
По объемно- планировочной схеме проекта устанавливают параметра усиления грунтов массива: количество точек, расстояние между ними, глубина инъектирования и объемы нагнетания в зависимости от цели работ и физико- механических свойств массива грунта.

Решаемые задачи

Усиление основы аварийных сооружений
Повышение несущих способностей грунтов оснований при реконструкции и надстройке дополнительных этажей.
Заполнение пустот в грунтовых массивах.
Укрепление оснований памятников архитектуры.
Усиление оснований при углублении фундаментов, а также при строительстве подвальных помещений или заглублением существующих, возникает необходимость переноса подошвы фундаментов на более глубокие, более прочные слои основания.
Усиление грунтовых массивов вдоль коллекторов водоснабжения и канализации для сохранения сооружений, которые находятся в незначительном расстоянии.
Закрепление склонов для предупреждения сдвигов и разрушения, а также увеличения угла склонов.

Заполнение полости в щелях бутовых фундаментов.
Подготовка оснований для нового строительства.
Ремонт насыпной дамбы водохранилищ и усиление основы береговой опоры мостов.
Гидроизоляцию подземных сооружений метрополитенов, угольных шахт, а также остановки их проседания и разрушений крепления.
Устройство водоизоляционных экранов вокруг и в пределах плана здания на заданной глубине от поверхности земли.
Повышение несущей способности слабых грунтов при возведении портовых сооружений ( причальные стенки, пирсы и др.)

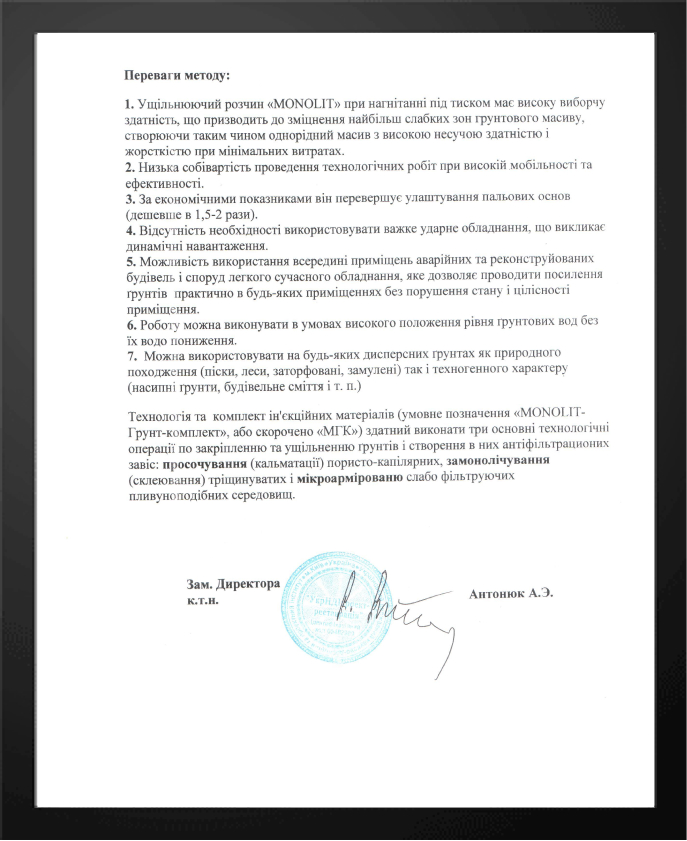

Преимущества метода

Уплотняющий раствор «MONOLIT» при нагнетании под давлением обладает высокой избирательной способностью, что приводит к укреплению наиболее слабых зон грунтового массива, создавая, таким образом, прочный однородный массив с высокой несущей способностью и жесткостью при минимальных затратах.

Низкая себестоимость проведения технологических работ при высокой мобильности и эффективности.

Отсутствие необходимости использовать тяжелое ударное оборудование, вызывающее динамические нагрузки на грунты основания и сооружений.

Работу можно выполнять в условиях высокого положения уровня грунтовых вод без их водопонижения.

Возможность использования в стесненных условиях (внутри помещений, подвалы, тоннели и тд) в аварийных и реконструируемых зданий и сооружений. Засчет легкого современного оборудования, которое позволяет проводить усиление оснований практически в любых помещениях без нарушения состояния и целостности помещения.

Контроль
качества работ

Проводятся натурные измерения деформаций основания
ДБН В.2.1-10:2018
ДСТУ Б В.2.1-30:2014

По данным полевых испытаний грунтов зондированием (до и после укрепления) производится количественная оценка физико-механических свойств грунтов (плотности, модуля деформации, угла внутреннего трения, и сцепления) и оценивается их соответствие требованиям проекта укрепления грунтов.

По данным натурных измерений деформаций основания определяется фактическая величина осадок, которая сопоставляется с предельными значениями в соответствии с требованиями ДБН В:2.1-10:2018.

Проверка качества усиленных грунтов оснований производится из подвальных помещений методами статического или динамического зондирования
ДСТУ Б В.2.1-9:2016
ДСТУ-Н Б В.2.1-28:2013

Результаты 20 штамповых испытаний, проведенных на различных объектах показали, что модуль общей деформации усиленных грунтов увеличивается в 2-3 раза, а предельное сопротивление грунта — в 2,5-3,5 раза.

По результатам испытания свай их несущая способность, благодаря применению метода «Monolit-geocomposite», была повышена с 36 до 72-78 тонн. Наблюдения за осадками зданий (в течение двух лет) показывают отсутствие неравномерных осадок, а затем полную их стабилизацию.
